NYP系列转子泵

NYP系列内啮合转子泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求, 的新型容积式泵,由于该产品可选用不同的材质和其 的结构,因此 应用于不同性质、不同粘度的介质输送.

全国热线

18713099369

  NYP系列内啮合转子泵适用范围:

  NYP系列内啮合转子泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求, 的新型容积式泵,由于该产品可选用不同的材质和其 的结构,因此 应用于不同性质、不同粘度的介质输送。

  适用介质温度:-10℃ - 200℃(NYP0.78和NYP2.3的适用温度为-10℃ - 80℃)。

  适用介质粘度:1.0cst - 300,000cst(NYP0.78和NYP2.3的适用粘度为1.0cst - 10,000cst)

  NYP系列内啮合转子泵结构:

  泵主要有内、外转子、轴、泵体、前盖、托架、密封、轴承等组成。密封有机械密封和填料密封两种形式,对于高温、高粘稠度及腐蚀性较强的介质,选用填料密封。

  输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通过蒸汽保温融化。从主轴外伸端向泵看为顺时针旋转。

  NYP系列内啮合转子泵产品优点:

  (1)输送液体平稳,无脉动、振动小、噪音低。

  (2)有很强的自吸性能。

  (3)正确选用零件材料,可输送多种有腐蚀性的介质,使用温度可达200℃。

  (4)内外转子转向相同,磨损小,使用寿命长。

  (5)泵的转速与流量呈线性函数关系,可适当改变转速来改变泵的流量。

  (6) 别适用高粘稠度介质的输送。

  NYP系列内啮合转子泵性能参数表:

型号 通径mm 理论排量 粘度 转速 压差(MPa) 连接形式
L/100rev cSt r/min 0.4 0.6 0.8 1
      轴功率(kw)流量(L/min)
NYP0.78 15 0.78 20 1390 0.17/9.3 0.23/9.0 0.28/8.8 0.32/8.6 G1/2"
60 1390 0.18/9.5 0.24/9.2 0.28/9.0 0.33/8.9
200 1390 0.31/10.4 0.35/10.2 0.39/10.0 0.43/9.9
600 1390 0.39/10.4 0.44/10.3 0.48/10.3 0.52/10.2
2000 910 0.23/6.8 0.27/6.8 0.30/6.8 0.33/6.7
6000 720 0.24/5.4 0.31/6.1 0.30/6.8 0.40/6.8
NYP2.3 25 2.3 20 1400 0.38/28.4 0.49/27.5     G1"
60 1400 0.59/29.2 0.65/28.8
200 1400 0.61/30.0 0.72/29.6
600 1400 0.92/31.9 0.96/31.7
2000 910 0.61/19.9 0.68/19.7
6000 720 0.77/16.32 0.83/16.2
NYP3.6 40 3.6 20 1450 0.69/46.7 0.94/45.9 1.18/45 1.44/43.4 法兰
60 1450 0.81/47.5 1.09/46.7 1.37/45.9 1.57/44.7 Flange
200 1450 1.06/49.7 1.31/49.2 1.56/48.8 1.79/47.3
600 1450 1.45/49.9 1.61/49.6 1.77/49.3 1.93/49
2000 960 1.28/34.3 1.41/33.8 1.54/33.7 1.65/33.6
6000 640 1.08/23.0 1.18/22.9 1.28/22.9 1.37/22.8
20000 583 1.22/20.5 1.24/20.4 1.25/20.4 1.38/20.3
60000 455 0.84/16.3 0.91/16.2 0.98/16.1 1.01/16
NYP7.0 40 7 20 1450 1.36/98.1 1.8/96 2.0/94.7 2.4/93 螺纹
NYP7.0A 60 1450 1.45/99 1.9/97 2.2/96.4 2.6/95 Thread
(原型号: 200 1450 1.62/99.8 2.0/98 2.3/97.5 2.7/97
NYP3 600 960 1.4/62 1.6/65 1.8/44 2.0/64
NYP3A) 2000 960 1.8/67 2.0/66 2.3/65 2.6/65
  6000 640 1.5/44.5 1.7/44 1.8/44 2.0/44
  20000 583 1.6/40.5 1.9/40 2.1/40 2.2/40
  60000 455 1.46/31.5 1.8/31 1.9/31 2.0/31
NYP24 50 24 20 720 1.8/165 2.3/161 2.8/158 3.4/155  法兰
60 720 2.0/166 2.6/164 3.1/162 3.7/158 Flange
200 610 1.9/143 2.5/141 3.0/139 3.5/136
600 541 2.1/127 2.6/125 3.0/124 3.5/122
2000 475 2.2/112 2.6/111 2.9/110 3.4/109
6000 357 2.0/85 2.3/84 2.6/83 2.9/83
20000 303 1.9/72 2.2/72 2.4/72 2.6/71
60000 228 1.6/54 1.8/54 2.0/54 2.3/54
NYP52 50 52 20 720 4.3/362 5.8/355 6.9/348 8.1/340  螺纹
NYP52A 60 720 4.7/364 6.2/358 7.3/352 7.5/346 Thread
(原型号: 200 610 4.6/309 5.9/304 6.9/300 8.0/294
NYP10 600 541 4.9/275 6.0/271 6.8/268 7.8/264
NYP10A) 2000 475 5.0/243 5.9/238 6.6/237 7.6/235
  6000 357 4.1/184 4.9/182 5.3/181 6.2/180
  20000 303 3.8/157 4.6/156 5.1/155 5.6/155
  60000 228 3.1/119 3.7/118 4.0/118 4.5/118
  NYP80  80 80 20 615 5.2/471 6.9/461 8.5/451 10.0/433  法兰
60 615 5.5/474 7.2/465 8.8/457 10.5/448 Flange
200 544 5.7/421 7.2/414 8.6/408 10.1/401
600 479 6.0/372 7.3/367 8.5/362 9.8/356
2000 417 6.5/326 7.7/322 8.9/319 10.1/315
6000 305 5.6/239 6.6/237 7.5/326 8.4/233
20000 228 5.5/180 6.4/179 6.9/178 7.7/177
60000 188 5.5/149 6.1/149 6.7/149 7.2/148
NYP111  80 111.4 20 615 6.7/660 9.2/647 11.2/634 13.6/622  法兰
NYP111A 60 615 6.9/664 9.4/652 11.5/642 13.9/631 Flange
(原型号: 200 544 7.1/589 9.3/580 11.0/573 13.2/563
NYP30 600 479 7.3/521 9.5/514 11.1/508 13.1/502
NYP30A) 2000 417 7.7/455 9.7/450 11.0/447 12.7/442
  6000 305 6.9/335 8.4/332 9.4/331 10.6/328
  20000 228 6.3/251 7.5/250 8.2/249 9.2/248
  60000 188 6.2/209 7.1/208 7.6/208 8.5/207
NYP160  100 160 20 600 8.9/930 12.1/916 15.3/902 17.5/888 法兰
60 600 9.4/935 12.6/922 15.8/910 19.0/898 Flange
200 550 12.3/866 15.3/859 18.3/852 21.3/845
600 480 10.2/754 12.8/747 15.4/740 18.0/737
2000 355 9.1/560 11.1/556 13/552 15.1/548
6000 319 10.0/505 11.7/502 13.5/500 15.2/497
NYP220 125 220 20 430 8.8/902 11.9/880 15.0/858 18.0/836 法兰
60 430 9.0/909 12.0/890 15.0/871 18.0/852 Flange
200 355 8.5/753 11.1/739 13.7/726 16.3/713
600 320 9.4/682 11.8/671 14.1/660 16.5/649
2000 254 9.1/544 11.0/537 13.0/530 15.1/523
6000 244 10.1/483 11.9/478 13.6/473 15.4/468
20000 160 9.1/347 10.5/345 11.9/343 13.3/341
60000 117 8.4/256 9.4/255 10.4/254 11.4/253
NYP320  125  320 20 430 13.0/1306 18.0/1270 22.0/1235 26.0/1200 法兰
60 430 13.0/1316 18.5/1285 22.0/1255 26.5/1225 Flange
200 355 11.8/1091 15.5/1068 19.1/1046 22.8/1024
600 320 13.2/987 16.5/968 19.7/950 22.9/932
2000 284 14.2/881 17.4/867 20.6/854 23.8/841
6000 222 13.7/693 16.2/684 18.7/675 21.2/666
20000 168 13.2/529 15.3/525 17.3/522 19.4/519
60000 125 12.0/397 13.7/396 15.3/395 16.9/394
NYP650 150  650 20 315 19.0/1921 26.0/1857 33.0/1794   法兰
60 315 20.0/1940 26.4/1886 33.2/1832   Flange
200 284 17.9/1756 24.0/1711 30.4/1666
600 253 17.6/1572 22.7/1534 28.9/1500
2000 196 15.7/1225 20.6/1201 24.5/1176
6000 160 16.0/10,08 19.8/993 22.3/978
20000 117 13.6/745 16.5/738 19.2/731
60000 100 15.0/645 17.2/643 19.5/640
NYP727 150 727 20 315 21.5/2135 29.4/2058 37.3/1980   法兰
(原型号: 60 315 22.4/2157 29.8/2090 37.3/2026   Flange
NYP50) 200 280 19.6/1928 26.7/1874 33.5/1820
  600 245 19.6/1696 25.1/1652 31.2/1611
  2000 200 18.7/1394 23.3/1363 28.5/1334
  6000 170 19.2/1195 23.3/1175 27.9/1155
  20000 125 17.0/888 20.1/878 23.3/868
  60000 100 16.8/720 19.5/717 22.3/713
NYP1670  200 1670 20 250 38.0/3852 52.0/3690 66.0/3529   法兰
60 250 40.0/3900 54.0/3763 68.0/3626   Flange
200 225 37.5/3535 50.0/3424 62.5/3313
600 195 37.0/3079 48.0/2990 58.6/2900
2000 160 35.0/2547 44.0/2485 53.0/2422
6000 135 34.6/2177 42.0/2138 50.0/2100
20000 112 35.0/1830 41.5/1810 48.0/1790
60000 85 36.0/1405 35.7/1400 40.6/1392

  安装尺寸与性能曲线图:

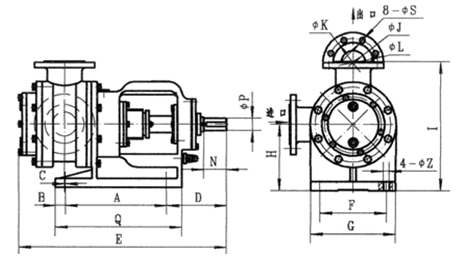

  NYP型齿轮泵外形及安装尺寸

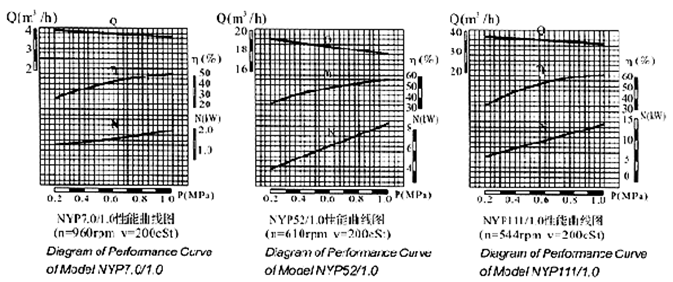

  ※ 性能曲线图:

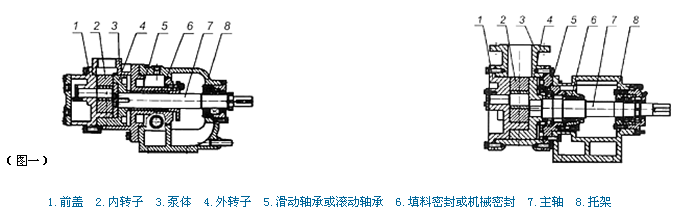

  ※ 结构型式(如图一) (1)工作原理

  具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。

  (2)结构

  如图1,泵主要有内外转子,轴,泵体,前盖,拖架,密封,轴承等组成。密封有机械密封和填料密封的两种形式,对于高温、高粘稠度及腐蚀性强的介质,选用填料密封。

  输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配阀,当泵或管路系统超压时,阀门打开,形成内部回流,保证系统。

  泵装置由泵,电机和底座组成。传动方式有桥式和直联式两种。

  从主轴外伸端向泵看,为顺时针旋转。

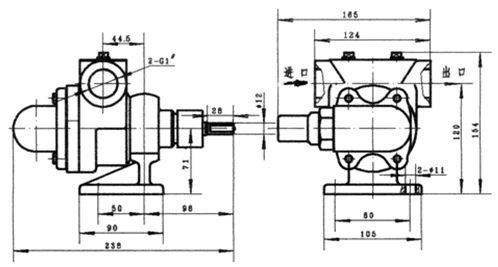

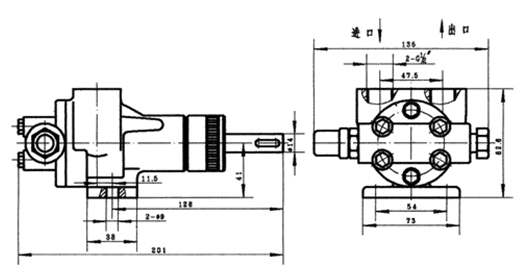

NYP2.3泵头外形尺寸:

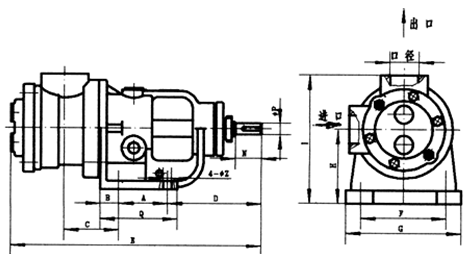

  NYP7.0(A),NYP52(A)泵头外形尺寸

泵型号

理论排量
L/100r
A B C D E F G H I Q N P Z 口径
NYP7.0A
(原NYP3A)
7.0 80 31 90 154 413 140 172 100 190 127 43 19 13 M48×2
NYP52A
(原NYP10A)
52 120 30 130 200 580 200 240 160 290 180 57 30 18 M60×2
NYP7.0A
(原NYP3A)
7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"
NYP52A
(原NYP10A)
52 70 17 95 257 523 204 235 140 270 102 57 30 15 G2"

  NYP3.6,NYP24,NYP80,NYP111(A),NYP727泵头外形尺寸

型号 理论排量
L/100r
A B C D E F G H I J K L N P Q S Z
ZNYP3.6 3.6 80 31 89 154 398 140 172 100 220 40 84 110 43 19 127 4-φ18 13
NYP24 24 120 30 94 196 518 200 240 160 320 50 125 165 57 30 180 4-φ18 18
NYP80

80 170 27.5 138.5 183.5 592 220 255 180 390 80 160 200 75 42 225 8-φ18 15
NYP111
(原NYP30A)
111 170 25 142 188 616 220 255 180 390 80 160 200 58 40 225 8-φ18 15
NYP111
(原NYP30A)
111 340 30 3 198 688 220 280 220 430 80 160 200 75 42 420 8-φ18 20
NYP320 320 340 35 120.5 268 849 330 400 260 520 125 210 250 120 65 410 8-φ18 22
NYP727
(原NYP50A)
727 410 40 170 260 1060 370 450 360 680 150 240 285 120 80 530 8-φ18 22

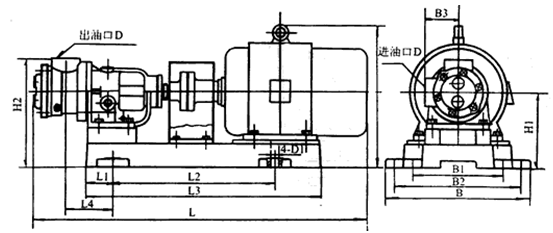

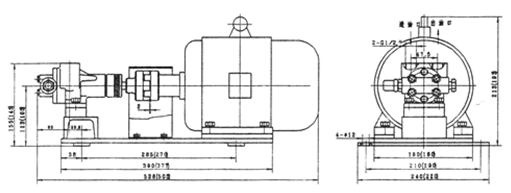

  ※ 整机外形与安装尺寸

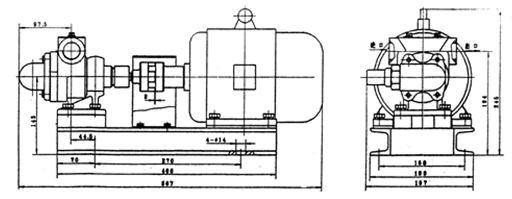

  1、与电机直联配焊接底座NYP0.78配Y90S(Y8021)电机

  NYP2.3配Y90S电机

  配铸铁底座

型号

 L  L1  L2  L3  L4 H H1  H2  B  B1  B2  B3  D  4-D1 配套电机
型号

功率
NYP7.0 913 85 399 600 164 365 182 272 385 225 335 90 G11/2" φ22 Y132S-6 3kw
NYP7.0A 905 72 439 636 1275 390 207 297 396 248 346 90 M48×2 φ22 Y132S-6 3kw

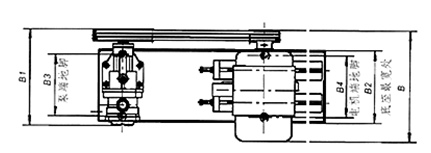

  2、采用皮带轮联接传动(桥式)

型号

流量m3/h  L L1 L2 H H1 H2 H3 B B1 B2 B3 B4 D1 D2 D3
NYP7.0A 1.5 918 104 605 425 237 242 327 475 414 310 266 266 M48×2 M48×2 φ20
2 918 104 605 425 210 242 300 475 414 310 266 266 M48×2 M48×2 φ20
  NYP52A 8 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
10 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
12 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22

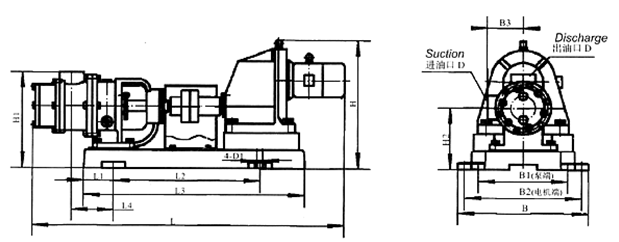

  配减速电机

型号

 L  L1  L2  L3  L4  H  H1  H2  B  B1  B2  B3  D  D1   Decelerator
型号

功率KW

转速r/min
NYP7.0   1028  91  384  590  115  327  253  163  270  225  225 90  G11/2" φ20  YCJ71  3 583
455
NYP52 1361 67 576 790 130 480 355 225 400 308 340 130 G2" φ22 YCJ112 7.5 228
 1351  67  576  790  130  533  355  225  400  308  340  130  G2"  φ22  YCJ100  7.5 303
357
1436 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 11 475
NYP111 1500 154 558 890 227 585 495 285 525 385 475 210 φ80   φ22   YCJ112   15 305
417
479
NYP727 2423 200 950 1259 330 825 935 615 580 520 520 320 φ150 φ28 YCJ315 37 128
NYP3.6 1050 91 384 590 131 339 265 175 270 225 225 90 φ40 φ20 YCJ71 2.2 587
NYP7.0A  1066  91 384  590  131  339  265  175  270  225  225  90 M48×2 φ22 YCJ71  3 583
455
NYP24 1250 111 540 815 190 490 365 235 476 326 426 130 φ50 φ22 YCJ100 4 226
NYP52 1480 111 540 815 190 543 365 235 476 326 426 130 M60×2 φ22 YCJ112 7.5 228
 1489  111  540  815  190  490  365  235  476  326  426  130 M60×2 φ22 YCJ100  7.5 303
357
1574 111 540 815 190 490 365 235 476 326 426 130 M60×2 φ22 YCJ100 11 475
NYP80 1654 154 558 890 223.5 618 495 285 525 385 475 210 φ80 φ22 YCJ112 15 479
  NYP111A   1750   240   654   1076   173   625   527   317   508  378   458   210 φ80 φ22 YCJ122   15 305
417
479

  ※ 选泵时应考虑的主要事项

  1、介质的润滑性、清洁度、腐蚀性。

  2、介质的粘稠度、温度。

  3、泵进口压力及出口压力,安装高度。

  4、使用场合的防爆要求。

  5、订货时请注明泵型号,设计使用压力,转速,介质粘度,温度,电机防爆级别,介质名称。

  6、对于本样本所列以外的 别工况条件,可按用户要求单 设计供货。

  本样本所列条款如有变动,恕不另行通知。
