  • 旋盘泵
旋盘泵

旋盘泵是目前不会破坏物料,不会剪切物料,不会粉碎物料,不会挤压物料,不会损伤物料,不会冲击物料的泵类输送装置。

TAG相关标签:热油泵 | 齿轮泵 | 沥青泵 | 保温泵 |
全国热线

18713099369

旋盘泵
性能范围:
旋盘泵—性能优良并能用于苛刻工况条件的泵。
流量:0.5~2250m3/H;
扬程:高300m;圆盘直径:152~508mm;
操作温度:高420°C; 粘度:300000 cPs
转速:高2900r/min;
动力配套:电动机、柴油机等。


    旋盘泵是目前不会破坏物料,不会剪切物料,不会粉碎物料,不会挤压物料,不会损伤物料,不会冲击物料的泵类输送装置。 别适用于输送不允许损伤的物料,如:果粒橙,含有活性剂的化妆品,血液制剂,生物制药、制剂,含有添加剂的蔗糖、麦芽糖等。还可输送含大颗粒的物料,如:土豆、活鱼,西红柿,整鸡块,大块石渣。

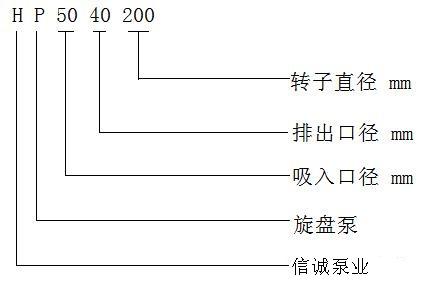

型号说明:

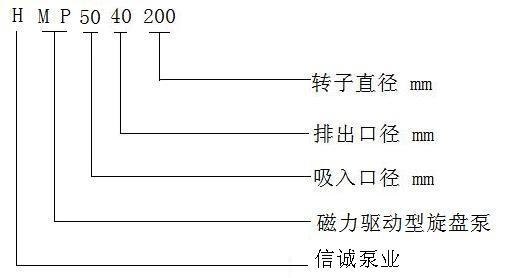

磁力驱动型旋盘泵型号说明:

泵的应用范围和 点 :
                     讫今为止,所有已知的泵的工作方式都有一个共同之处, 是泵体通过压力来输送物料介质,介质只有通过与输送机械元件(如齿轮、柱塞、隔膜、转子、叶片等)的接触才能被输送,机械部件对泵体和物料都产生严重冲击。这种冲击对于输送高粘度介质、磨蚀性介质、含有固体颗粒介质、含有气体泡沫的介质或者液体、固体、气体混合的介质以及对剪切力比较敏感的介质而言是 危险的,它会产生脉动,对泵有磨损,对管道有破坏。由于没有冲击性的部件来破坏所输送的物料介质,边界层可以保护泵,旋盘泵大程度地从根本上消除阻塞、气蚀、过度磨损、产品介质被破坏等所有影响泵性能的现象。盘片泵在这种条件很苛刻的场合 、 有效率,也 经济,使用寿命长,维护少。

                     许多应用场合工况条件苛刻,如:介质含有固体颗粒、粘度大、具有很强的磨蚀性、腐蚀性等对泵具有强烈的破坏性,并使得泵性能严重下降。旋盘泵能很好的输送高粘度、高磨蚀性、固体含量高或富含气体以及对剪切性敏感的液体介质。没有冲击性的部件来破坏介质产品,边界层可以保护泵,旋盘泵大程度地从根本上消除阻塞、气蚀、过度磨损、产品介质被破坏等所有影响泵性能的现象。旋盘泵能奇迹般地降低泵的磨损,而这种条件苛刻的应用场合,恰恰是旋盘泵发挥作用的地方,它是一种能够对介质产品没有任何破坏性的流体输送装置。

                   旋盘泵能处理各种流体介质:
          ● 磨蚀性的颗粒不会研磨和磨损旋转盘片表面,泵的性能和效率不会降低,所以泵的使用寿命会 长久。

        ● 由于无冲击性的破坏作用,介质不会受到剪切、搅拌、撞击等形式的破坏。在旋盘泵腔内没有来自于叶轮的撞击或者其他有撞击性的部件,只有在非涡流性的流道里对流体的接触性输送,很多情况下对所输送产品的破坏完全能够消除 。






          ● 当处理粘度大的流体介质时,还没有任何一种泵能够像旋盘泵一样胜任。实际上粘度越大,越能够增加效率,当粘度大于350cps时,旋盘泵需要的功率比离心泵要低得多。

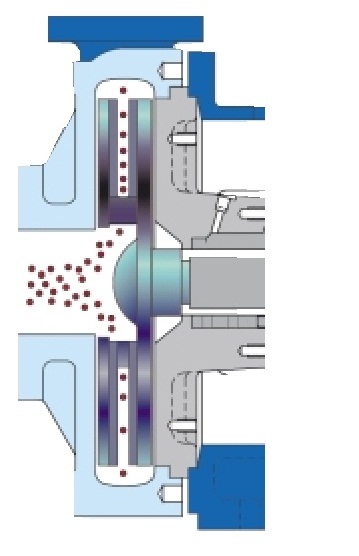

泵的工作原理

        旋盘泵集中了离心泵结构简单和容积泵输送能力强的 点,靠介质内部的摩擦力和转盘旋转时产生的离心力来实现对介质的输送。介质的流速直接取决于介质粘度和管壁粗糙度,管壁对流动的介质具有一种粘合力,这种粘合力会被传递到其他各层,直至管道的。其结果是管道中间的介质流速为大,管壁上的介质流速则为零。        旋盘泵 是利用了这个原理,使两个或多个并排分布的圆盘产生旋转,在转盘壁上形成的边界层保持着一种固定的状态。从转盘的表面上看,相对流速为零,而介质越往转盘中间的位置,其流速则越高。在这种情况下,"相对于转盘"的表述 显得很重要。因为如果观察者站在外围观看的话,他看到的是转盘
上介质边界层的流速为高。

        圆盘转子是泵的核心部件,一旦介质进入泵体 会按层次地附着在转盘的表面;在转盘转动时介质会继续并列逐层增加,直至形成边界层。旋转能则由转盘逐层向液体传递,由此在圆盘转子并列转盘的整个宽度上构成速度和压力梯度。边界层应力、粘性应力和离心力结合在一起,能构成一个强劲的应力场,它能通过层流保护性地把介质"拉入"泵体,使介质流向转盘的外边缘,后进入泵的排出管道。很关键的一点是介质在进入泵体后立即被挤到个转盘的中间,这样可以避免后面流过来的液体介质与转盘发生接触和碰撞,在泵腔内的其他各活动部件上也不会产生冲击。

        旋盘泵使用一系列平行盘片,当盘片旋转时产生边界层和粘性拖动力平滑推动流体运动,对流体没有破坏性的冲击。旋盘泵的装配对安装公差没有 别要求,泵体内也不存在有相互冲击的部件,这 意味着不会产生金属与金属间的摩擦和磨损。
        平滑的片状流动意味着低气蚀,它避免了压头和流量的损失,也减少了泵和运动部件间的磨损,同时也消除了泵的振动和噪音。
        旋盘泵的直流式设计为流体的流动提供大的空间,对泵的拆卸维修也方便、快捷。旋盘泵还可以被设计成适用于输送那些含有不能被破坏的固体颗粒和含有气体泡沫的介质;还能够设计成超大尺寸的吸入端和排出端。开放式的结构设计也避免阻塞。
        设计带筋板的盘片用来输送高粘度介质、含固体颗粒介质,以及提高泵的输送量。




旋盘泵输送的一些典型流体
食品加工行业应用




奶酪
牛奶
酸奶
奶油
豆奶
蛋白质
糖浆
蜂蜜
啤酒花
麦芽糖
麦精
淀粉
淀粉液
酵母液
黄油
花生酱
蔬菜酱
蛋清
蛋糕浆
冰淇淋
果肉
果冻
果酱
水果浆
葡萄浆
棕榈油
橄榄油

玉米糖浆
巧克力酱
动物油脂
色拉油
鸡肉
甚至整只鸡
鸡块
鸡脂肪
肉馅
巧克力
柑桔油
乳制品
食用油
蛋清
蛋黄
肉汤
明胶
淀粉胶
葡萄糖
浓缩果汁
猪油
活鱼
人造奶油
肉类废物
蘑菇
芥末
松子油


宠物食品
沙拉酱

屠宰场废弃物
软饮料糖浆
玉米糖浆
蔬菜 蔬菜浆

酱油
豆乳
调味料

杏仁膏

啤酒
可乐
花生奶
植物油
柑桔油
椰子油
玉米油
熟菜油
橄榄
橙浆
牡蛎壳浆
动物油





● 化工石油行业应用




重油和热油
煤油
柴油
汽油
导热油
润滑油
油脂
硬酸脂
透平油
矿物油
沥青
改性沥青
乳胶
聚苯乙烯
氯酸钠泥浆
染液
腐蚀性化学品
盐酸/氢氟酸酸
硫酸
亚硫酸钠
电镀液/电镀酸
海水/盐水
氯化烃
烧碱液和酸
废酸回收
酒类流通化工过程浆料
次氯酸钠(漂白剂)
氢氧化钠
甲酸

丙烯酸
苯二酸草酸
盐酸
柠檬酸
乳酸
石碳酸
丁醇
乙醇
甲醇
丙醇
二甘醇
丙二醇
聚醚多元醇
氢氧化钠
氢氧化铵
有机溶剂
氟利昂
四卤化碳

甲苯
二甲苯
己烷
戊烷
丁烷
二氯甲烷
乙烯
苯乙烯
氯乙烯
磷酸

硝酸铝
硫酸铵
氯酸钾
氯酸钡'
硫酸铜
硝酸铜
油漆
油墨
墨水
甘油
凡士林
石蜡油
溶剂
烃油
硅油
石脑油
煤油

苯酚
苯酐
醋酸乙酯
醋酸乙烯
硼酸
硝酸
脂肪酸
硫酸
醋酸
苯甲酸






● 市政和工矿企业应用




市政和废水泥浆
固体泥浆
沙子泥浆
含量超过80的颗粒浆
厌氧性泥浆

沼气池泥浆
含水污油
含油污水含泥污油
水煤浆
渣油煤焦油

涂料
含有长纤维的污水
电厂废水
核废料处理





● 制药行业应用




活体细胞
浮游生物

细菌血液
催化剂溶液

维他命





● 日用化工行业应用




酒精
润发油
润肤脂
洗发精
香水


乳胶
洗涤剂
凝胶
牙膏
洗发液
化妆水
香精
炼乳
乳液
剃须膏
