2CY全不锈钢齿轮泵适用范围：

　　2CY全不锈钢齿轮泵适用于输送不含颗粒纤维，无腐蚀性，温度不高于200℃，粘度不大于1500CST的重油、柴油、机械油，以及性质类似的其它液体，可作为传输，增压，燃油喷射，液压以及润滑泵，不锈钢齿轮泵适于输送不含固体腐蚀介质。

　　2CY全不锈钢齿轮泵用途：

　　在输油系统中可用作传输，增压泵。

　　在燃油系统中可用作输送，加压，喷射的燃油泵。

　　在液压系统中可用作提供液压动力的液压泵。

　　在一切工业领域中，均可作润滑油泵用。

　　2CY全不锈钢齿轮泵结构 点：

　　2CY系列齿轮油泵是有泵体、泵盖、齿轮、轴承套以及轴端密封等零部件组成。齿轮均经氮化处理，有较高的硬度和耐磨性，与轴一同安装在轴套内。泵内所有运转部件均利用其输送的介质润滑。

　　泵内四个轴承套在泵体内安装，随工作压力大小自动调整端面间隙，因此泵的压力稳定，输出流量脉动小，容积率高。

　　本系列齿轮油泵结构简单紧凑，使用维护方便，适应性强，效率高。

　　2CY全不锈钢齿轮泵性能参数：

型号	流量 Q		转速 n r/min	排出压力 p Mpa	汽 蚀余量 )r m	效率 η	电动机
	m3/h	L/min					功率KW	型号
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L2-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	7.5	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	15	Y160L-4

　　2CY全不锈钢齿轮泵安装尺寸与性能曲线图：

　　2CY型高温齿轮泵外形及安装尺寸

　　各型齿轮泵的性能参数，是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5～8×10-5m2/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。

　　各型齿轮泵性能参数中给出的排出压力是给出的大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。

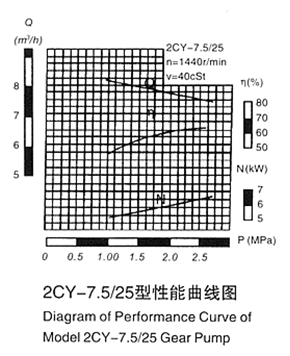

　　性能曲线图：

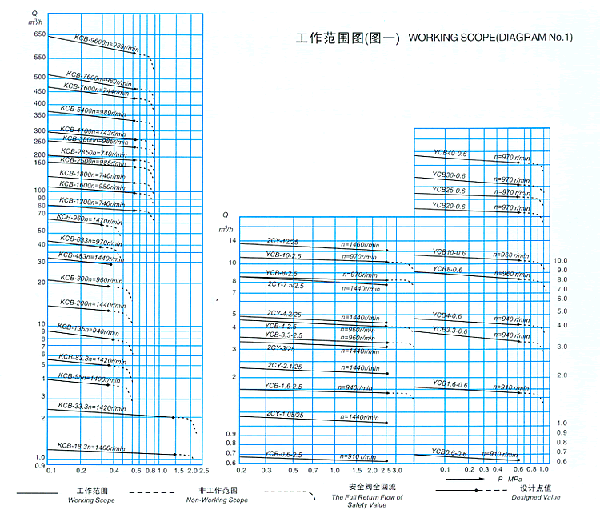

　　工作范围图：

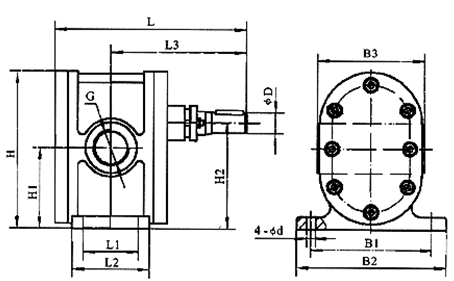

　　2CY型泵外型、安装尺寸：



型号	L	L1	L2	L3	B1	B2	B3	H	H1	H2	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G11/4"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G11/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2"	32	14

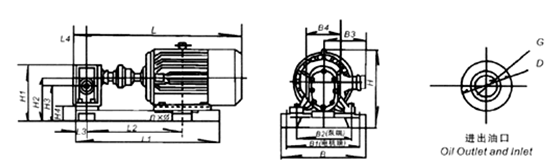

 　　2CY-1.08～2CY-12/12.5外型、安装尺寸重量：

型号	L	L1	L2	L3	L4	H	H1	H2	H3	H4	B	B1	B2	B3	B4	G	D	n×φ	重量 Weight(kg)
2CY-1.08/2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G3/4"	φ36	4×φ18	56
2CY-2.1/2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
2CY-3/2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
2CY-4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G11/4"	φ70	4×φ18	121
2CY-7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G11/2"	φ70	4×φ18	136
2CY-12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173
