  • KCB齿轮泵
KCB齿轮泵

KCB小泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6~1.5×10-3m2/s (5-1500cSt),温度在300℃以下的具有润滑性的油料.

TAG相关标签:KCB系列齿轮油泵 | LC罗茨泵 |
全国热线

18713099369

 KCB系列齿轮油泵用途:

  KCB系列齿轮油泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

  KCB系列齿轮油泵应用范围:

  在输油系统中可用作传输、增压泵;

  在燃油系统中可用作输送、加压、喷射的燃油泵;

  在一切工业领域中,均可作润滑油泵用。

  KCB系列齿轮油泵结构 点:

  本系列齿轮泵主要有齿轮、轴、泵体、阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可 换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。

  泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,泵效率高。

  泵设有阀作为超载保护,阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本阀不能作减压阀的长期工作,需要时可在管路上另行安装。从主轴外伸端向泵看,为顺时针旋转。

  KCB系列齿轮油泵性能参数:

型号

流量 Q 转速 n
r/min

排出压力
pMpa

蚀余量rm
效率
η


电动机
m3/h L/min 功率KW

型号
KCB-18.3 1.1 18.3 1400 1.45 5 44 1.5 Y90L-4
2CY-1.1/1.45
KCB-33.3 2 33.3 1420 1.45 5 44 2.2 Y100L1-4
2CY-2/1.45
KCB-55 3.3 55 1400 0.33 7 41 1.5 Y90L-4
2CY-3.3/0.33
KCB-83.3 5 83.3 1420 0.33 7 43 2.2 Y100L1-4
2CY-5/0.33
KCB-135 8 135 940 0.33 5 46 2.2 Y112M-6
2CY-8/0.33
KCB-200 12 200 1440 0.33 5 46 4 Y112M-4
2CY-12/0.33
KCB-300 18 300 960 0.36 5 42 5.5 Y132M2-6
2CY-18/0.36
KCB-483.3 29 483.3 1440 0.36 5.5 42 11 Y160M-4
2CY-29/0.36
KCB-633 38 633 970 0.28 6 43 11 Y160L-6
2CY-38/0.28
KCB-960 58 960 1470 0.28 6.5 43 18.5 Y180M-4
2CY-58/0.28
KCB-1200 72 1200 740  0.6  7  43 37 Y280S-8
KCB-1600 95 1600 980 45 Y280S-6
KCB-1800 112 1800 740  0.6  7.5  43 55 Y315S-8
KCB-2500 150 2500 985 75 Y315S-6
KCB-2850 170 2850 740  0.6  8  44 90 Y315L1-8
KCB-3800 230 3800 989 110 Y315L1-6
KCB-4100 245 4100 743  0.6  8  44 132 Y355M1-8
KCB-5400 325 5400 989 160 Y355M1-6
KCB-5600 330 5600 744  0.6  8  44 160 Y355M2-8
KCB-7600 460 7600 989 200 Y355M3-6
KCB-7000 420 7000 744  0.6  8  44 185 Y355L1-8
KCB-9600 570 9600 989 250 Y355L2-6



  KCB系列齿轮油泵安装尺寸与性能曲线图:

  ※性能曲线图

  各型齿轮泵的性能参数,是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5~8×10-5m2/s(10~80cSt)范围内,超出这个范围则根据用户提出的性能参数要求另行确定。

  各型齿轮泵性能参数中给出的排出压力是给出的大的工作压力值,在此范围内泵均能正常工作,其工作范围见图一。

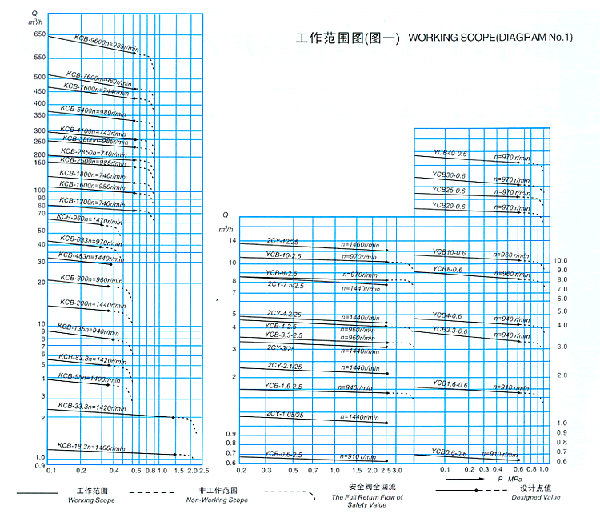

※ 工作范围图:

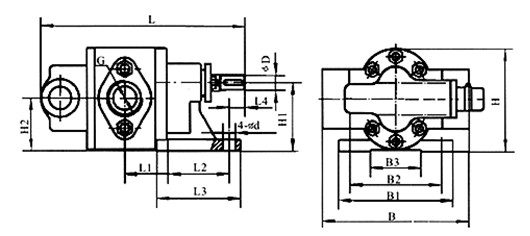

  KCB18.3~83.3型泵外型、安装尺寸:

型号 L L1 L2 L3 L4 B B1 B2 B3 H H1 H2 φD G 4-φd
KCB-18.3 217.5 35 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
KCB-33.3 231 42.5 80 115 16 192 150 120 66 136 90 69 20 G3/4" 16
KCB-55 246 50 80 115 16 192 150 120 66 136 90 69 20 G1" 16
KCB-83.3 271 62 80 115 16 192 150 120 66 136 90 69 20 G11/2" 16



  KCB200-960型泵外型、安装尺寸:

型号 L L1 L2 B1 B2 H H1 H2 F φD1 φD2 φD3 n×d φD 4-φd
KCB-200 290 200 66 214 160 263.5 118 152.5 300 140 110 50 4-M12 28 13
KCB-300 354 230 90 225 180 308 128 170 318 155 123 70 6-M14 32 16
KCB-483.3 354 230 90 225 180 308 128 170 318 155 123 70 6-M14 32 16
KCB-633 415 270 120 280 175 385 188 205 380 190 158 100 8-M14 38 18
KCB-960 415 270 120 280 175 385 188 205 380 190 158 100 8-M14 38 18



  KCB1200-9600型泵外型、安装尺寸:

型号 L L1 L2 B1 B2 B3 H H1 H2 φ1 φ2 φ3 n-d φD 4-φd
KCB-1200  715  300 480  415 463  510  708  220  300  150  225  260  8-φ18  56  25
KCB-1600
KCB-1800  830  340 547  460  585  684  876  262  350  200  280  315  8-φ18  76  25
KCB-2500
KCB-2850   948   380   625   520  584   640   915   299   400   250   335   370   12-φ18   86   25
KCB-3800
KCB-4100
KCB-5600    1085    345    700    500    600    740    1155    386    500    350    445    490    12-φ23    95    32
KCB-7000
KCB-7600
KCB-9600



  KCB-18.3~KCB-83.3外型、安装尺寸及重量:

型号 L L1 L2 L3 L4 L5 H H1 H2 H3 H4 B
B1
B2
B3
B4
A
G
重量
Weight(kg)
KCB-18.3 566 391 239 86 75 86 230 176 130 109 40 259
225
190
155
192
52
G3/4"
62.15
KCB-33.3
618
416
256
86
82
93
285
186
140
119
50
279
245
190
180
192
52
G3/4"
66.8
KCB-55
595
391
239
86
89.5
100.5
230
176
130
109
40
259
225
190
155
192
70
G1"
64.15
KCB-83.3
652
416
256
94
102
113
285
186
140
119
50
279
245
190
180
192
78
G11/2"
70.15

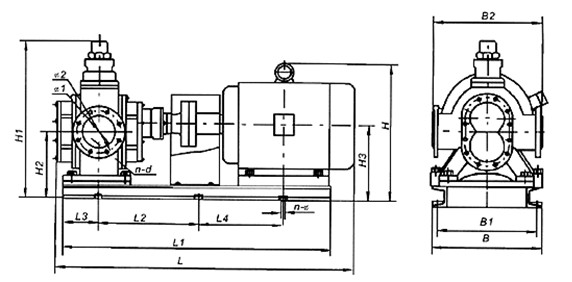

  KCB-200~KCB-960外型、安装尺寸及重量:

型号 L L1 L2 L3 L4 n×φ H H1 H2 H3 H4 B B1 B2 B3 B4 D D1 D2 n×d 重量
Weight(kg)
KCB-200 709 577 419 58 90 4×φ16 355 314 168 202 50 326 290 240 190 214 φ50 φ110 φ140 4×M12 135
KCB-300 883 715 502 80 124 4×φ22 423 378 198 240 70 390 340 280 210 228 φ70 φ123 φ155 6×M14 173
KCB-483.3 972 795 565 890 124 4×φ22 465 378 198 240 70 450 400 290 255 228 φ70 φ123 φ155 6×M14 213
KCB-633 1074 901 629 100 145 4×φ22 500 455 258 275 70 450 400 285 255 280 φ100 φ158 φ190 8×M14 274.5
KCB-960 1099 900 635 100 145 4×φ22 525 455 283 275 70 470 420 285 285 280 φ100 φ158 φ190 8×M14 304.5



  KCB-1200~KCB-9600外型及安装尺:

型号
Model
L L1 L2 L3 H H1 H2 H3 B B1 B2 B3 φ1 φ2 n×d n×φ
KCB1200/0.6  1771  1470  990  194  780  828  340  420  683  631  621  510  φ150  φ225  8-φ18  4-φ25
KCB1600/0.6
KCB1800/0.6  2036  1704  1142 230 1020  996  382  470  772  720 720  684  φ200 φ 280  8-φ18  4-φ25
KCB2500/0.6
KCB2850/0.6  2294  1930  1250 270  1070  1035  419  520  810  750  750  640  φ250 φ 335 12-φ18  4-φ30
KCB3800/0.6
KCB4100/0.6  2524 2008  1340  270  1200  1035 419  520  1163  906  750  640  φ250  φ335  12-φ18 4-φ30
KCB5400/0.6
KCB5600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB7000 2662 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB7600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32
KCB9600 2662 2090 723 245 723 1465 1440 671 785 760 690 740 350 445 12-23 6-32








型号
Model
L L1 L2 L3 H H1 H2 H3 B B1 B2 B3 φ1 φ2 n×d n×φ
KCB5600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
KCB7000 2662 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
KCB7600 2632 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
KCB9600 2662 2090 723 245 723 1465 1440 671 785 760 690 740 φ350 φ445 12-φ23 6-φ32
