  • 2CY全不锈钢齿轮泵
2CY全不锈钢齿轮泵

2CY全不锈钢齿轮泵适用于输送不含颗粒纤维,无腐蚀性,温度不高于200℃,粘度不大于1500CST的重油、柴油、机械油,以及性质类似的其它液体,可作为传输,增压,燃油喷射,液压以及润滑泵,不锈钢齿轮泵适于输送不含固体腐蚀介质.

全国热线

18713099369

  2CY全不锈钢齿轮泵适用范围:

  2CY全不锈钢齿轮泵适用于输送不含颗粒纤维,无腐蚀性,温度不高于200℃,粘度不大于1500CST的重油、柴油、机械油,以及性质类似的其它液体,可作为传输,增压,燃油喷射,液压以及润滑泵,不锈钢齿轮泵适于输送不含固体腐蚀介质。

  2CY全不锈钢齿轮泵用途:

  在输油系统中可用作传输,增压泵。

  在燃油系统中可用作输送,加压,喷射的燃油泵。

  在液压系统中可用作提供液压动力的液压泵。

  在一切工业领域中,均可作润滑油泵用。

  2CY全不锈钢齿轮泵结构 点:

  2CY系列齿轮油泵是有泵体、泵盖、齿轮、轴承套以及轴端密封等零部件组成。齿轮均经氮化处理,有较高的硬度和耐磨性,与轴一同安装在轴套内。泵内所有运转部件均利用其输送的介质润滑。

  泵内四个轴承套在泵体内安装,随工作压力大小自动调整端面间隙,因此泵的压力稳定,输出流量脉动小,容积率高。

  本系列齿轮油泵结构简单紧凑,使用维护方便,适应性强,效率高。

  2CY全不锈钢齿轮泵性能参数:

型号

流量
Q
转速
n
r/min

排出压力
p
Mpa

蚀余量
)r
m
效率
η


电动机
m3/h L/min 功率KW

型号
2CY-1.08/2.5 1.08 18 1420 2.5 9.5 58 2.2 Y100L1-4
2CY-2.1/2.5 2.1 35 1420 2.5 9.5 58 3 Y100L2-4
2CY-3/2.5 3 50 1440 2.5 9.5 59 4 Y112M-4
2CY-4.2/2.5 4.2 70 1440 2.5 9.5 59 5.5 Y132S-4
2CY-7.5/2.5 7.5 125 1440 2.5 9.5 63 7.5 Y132M-4
2CY-12/2.5 12 200 1460 2.5 9.5 63 15 Y160L-4

  2CY全不锈钢齿轮泵安装尺寸与性能曲线图:

  2CY型高温齿轮泵外形及安装尺寸

  各型齿轮泵的性能参数,是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5~8×10-5m2/s(10~80cSt)范围内,超出这个范围则根据用户提出的性能参数要求另行确定。

  各型齿轮泵性能参数中给出的排出压力是给出的大的工作压力值,在此范围内泵均能正常工作,其工作范围见图一。

  性能曲线图:

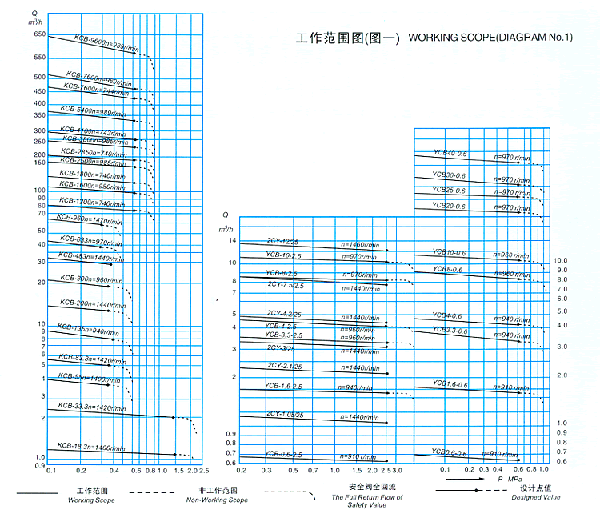

  工作范围图:

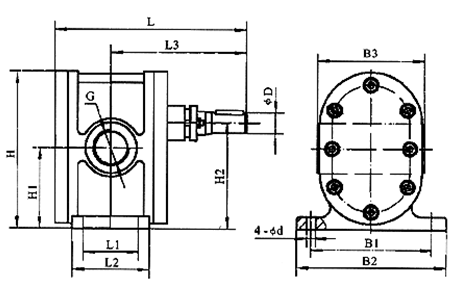

  2CY型泵外型、安装尺寸:

型号

L
L1
L2
L3
B1
B2
B3
H
H1
H2
G
φD
4-φd
2CY-1.08/2.5
193.5
45
75
138.5
114
138
95
132
67.5
87
G3/4"
18
10
2CY-2.1/2.5
198.5
48
78
142.5
124
154
110
164.5
86
112
G1"
18
10
2CY-3/2.5
198.5
48
78
142.5
124
154
110
164.5
86
112
G1"
18
10
2CY-4.2/2.5
220
58
88
155
160
190
140
205
107.5
140
G11/4"
28
12
2CY-7.5/2.5
239
65
98
164.5
160
190
140
205
107.5
140
G11/2"
28
12
2CY-12/2.5
360
106
136
257
190
220
210
256
136
178
G2"
32
14

  2CY-1.08~2CY-12/12.5外型、安装尺寸重量:

型号
L
L1
L2
L3
L4
H
H1
H2
H3
H4
B
B1 B2 B3 B4
G
D
n×φ

重量
Weight(kg)

2CY-1.08/2.5
582
486
339
47.5
55
290
190
145
125.5
58
293
257
190
180
95
G3/4"
φ36
4×φ18
56
2CY-2.1/2.5
586
493
344
49
56
302
210
157
131
45
293
257
206
180
110
G1"
φ50
4×φ18
63.5
2CY-3/2.5
605
499
349
49
56
310
210
157
131
45
333
297
206
190
110
G1"
φ50
4×φ18
77.5
2CY-4.2/2.5
720
585
420
54
65
373
255
190
157.5
50
368
332
242
210
140
G11/4"
φ70
4×φ18
121
2CY-7.5/2.5
780
637
448
60
75
378
260
195
162.5
55
368
332
242
210
140
G11/2"
φ70
4×φ18
136
2CY-12/2.5
1020
862
616
78
103
468
321
243
201
65
416
380
272
255
210
G2"
φ95
4×φ18
173
