  • YCB圆弧不锈钢齿轮泵
YCB圆弧不锈钢齿轮泵

YCB圆弧不锈钢齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统.

TAG相关标签:NYP系列转子泵 | 磁力泵 |
全国热线

18713099369

  YCB圆弧不锈钢齿轮泵用途:

  YCB圆弧不锈钢齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。

  YCB圆弧不锈钢齿轮泵备注:

  我公司所有产品均可根据用户不同需求订做各种不锈钢泵(304、316、316L) 泵、铜轮防爆泵等。不锈钢泵、 泵主要用于输送卫生条件要求严格的介质或者有腐蚀性介质等!如:酸、碱等各种化工原料、食品等。铜轮防爆泵主要用于有挥发性、易燃、易爆等场合!如:输送柴油、汽油、甲苯等!

  YCB圆弧不锈钢齿轮泵应用范围:

  在输油系统中可用作传输,增压泵;

  在燃油系统中可用作输送,加压,喷射的燃油泵;

  在液压传动系统中可用作提供液压动力的液压泵;

  在一切工业领域中,均可作润滑油泵用。

  YCB圆弧不锈钢齿轮泵结构 点:

  圆弧齿轮泵采用了 上被认为输送泵 的一点连续接触齿轮,即双圆弧加正弦曲线复合成齿形,可淘汰渐开线齿轮输送泵。曾获重大科技成果项目,并获 教委科技进步三等奖。圆弧齿轮在两啮合齿廓间为一点连续接触,不会产生困油现象,解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低,并具有良好的节能效果。

  本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。

  泵设有阀作为超载保护,阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本阀不能作减压阀长期工作,需要时可在管路上另行安装。

  泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。从主轴外伸端向泵看,为顺时针旋转。

  YCB圆弧不锈钢齿轮泵性能参数:

型号

流量
Q
转速
n
r/min

排出压力
p
Mpa

蚀余量
r
m
效率
η


电动机
m3/h 频率
Hz
功率KW

型号
YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
1.0 1390 50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2 1710 60 0.75 Y80L2-4
YCB0.6-1.6 ?0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
?2.5 1400 50 1.1 Y90S-4
?1.9 1130 60 1.1 Y90L-6
?3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 ?1.6 940 1.6 7.0 71 50 2.2 Y112M-6
?2.5 1440 50 4 Y112M-4
?1.9 1150 60 2.2 Y112M-6
?3.0 1750 60 4 Y112M-4
YCB3.3-0.6 ?3.3 940 0.6 5.0 60 50 1.5 Y100L-6
?5.0 1420 50 2.2 Y100L1-4
?4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2 Y112M-6
7.2 1730 60 3 Y100L2-4
YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6
7.2 1750 60 7.5 Y132M-4
YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6

  安装尺寸及性能曲线图:


  YCB型齿轮泵外形及安装尺寸

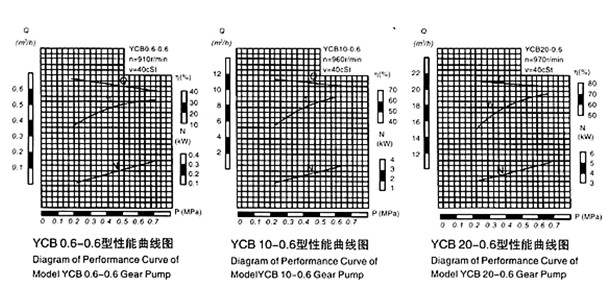

  ※ 性能曲线图

  各型齿轮泵的性能参数,是在介质粘度4×10-3m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5~8×10-5m2/s(10~80cSt)范围内,超出这个范围则根据用户提出的性能参数要求另行确定。

  各型齿轮泵性能参数中给出的排出压力是给出的大的工作压力值,在此范围内泵均能正常工作,其工作范围见图一。

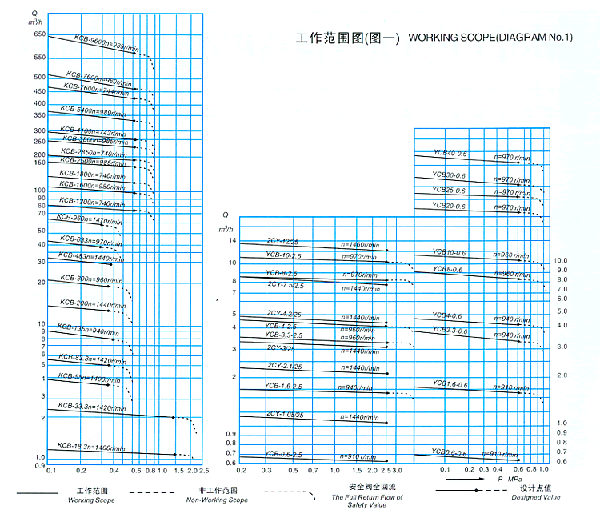

  ※ 工作范围图:

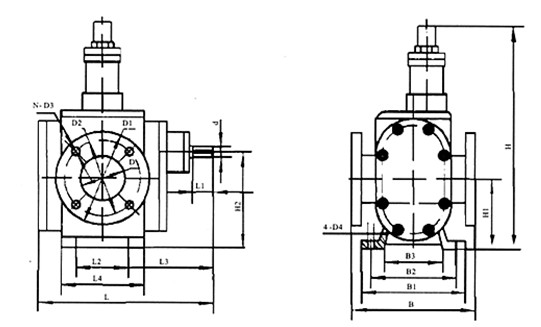

  YCB型泵外型、安装尺寸:


型号
L
L1
L2
L3
L4
B
B1 B2 B3
H
H1
H2
D
D1
D2
N-D3
4-D4
d
YCB0.6
180
30
45
107.5
66
125
91
70
35
187
80
92
φ25
φ100
φ75
4-M10
4-φ9
φ12
YCB1.6
208
32
55
118.5
80
150
115
90
50
208
79.7
95
φ32
φ120
φ90
4-φ14
4-φ11
φ14
YCB3.3
247.6
35
70
132.85
98
180
148
120
75
258
87.6
110
φ40
φ130
φ100
4-φ14
4-φ13
φ18
YCB4
260.6
35
80
134.8
108
180
148
120
75
263
92.6
115
φ50
φ140
φ110
4-φ14
4-φ13
φ18
YCB8
313
45
100
158.5
138
220
178
140
90
361
105
135
φ65
φ160

φ130

4-φ14
4-φ13
φ24
YCB10
330
45
100
168.5
138
220
178
140
90
360
105
135
φ65
φ160
φ130
4-φ14
4-φ13
φ24
YCB20
400
55
135
201
182
260
226
180
118
436.5
130.8
170
φ80
φ190
φ150
4-φ18
4-φ18
φ32
YCB25
430
55
135
216
182
260
226
180
118
436.5
130.8
170
φ100
φ210
φ170
4-φ18
4-φ18
φ32
YCB30
459
60
150
236
200
275
231
190
126
461
141
185
φ100
φ210
φ170
4-φ18
4-φ18
φ35
YCB40
500
70
175
251.5
225
300
260
210
140
509
157
205
φ125
φ240
φ200
4-φ18
4-φ18
φ40
YCB50
493
70
175
246.5
225
300
260
210
140
509
157
205
φ125
φ240
φ200
4-φ18
4-φ18
φ40

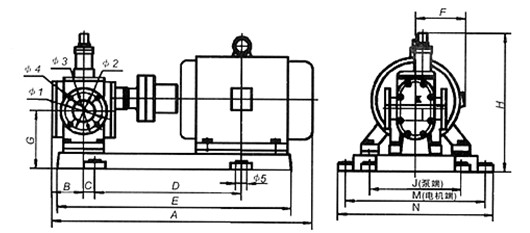

  YCB型齿轮泵外型、安装尺寸及重量:

型号
Model
流量
m3/h
A B C D E F G H J K M N φ1 φ2 φ3 n×φ4 n×φ5 重量
Weight
YCB0.6-0.6 0.6 506 50  22.5 280 421 155 115 232  136  125 222 252  φ25  φ75  φ100  4×M10 4×φ14  38.5
YCB1.0-0.6 1.0 486.5 264 405 150 217 207 237
YCB1.6-0.6 1.6  547 63  27.5  303  455  155  243  156  150  222  252 φ32 φ90  φ120
4×φ14
 43
YCB2.5-0.6 2.5
YCB3.3-0.6 3.3  644 76 35  344.5  544.5    180 127.6 298 198 180  266  298 φ 40  φ100 φ130 4×φ16  65
YCB5.0-0.6 5.0
YCB4.0-0.6 4.0  667.5 82 40  346  557  256  288  φ50 φ110  φ140  66
YCB6.0-0.6 6.0
YCB8.0-0.6 8.0  795 101  50    382  644    210 140 396 218 220 332 364 φ65 φ130 φ160  117
YCB12-0.6 12
YCB10-0.6 10 849 111 430 690  130
YCB15-0.6 15 808 392 652
YCB20-0.6 20 1009 131.5  29.5 566 845   255  165.8  471.5  270  260 380 416 φ80 φ150 φ190 4×φ18 4×φ18 216
YCB25-0.6 25 1100 146.5 603 904 385 421  φ100  φ170  φ210 223
YCB30-0.6 30 1125 147 35 646 954 196 517 295 275 400 436 288
YCB40-0.6 40 1214 161 42.5 673 1023 285 212 562 315 300 425 461 φ125 φ200 φ240 8×φ18 4×φ18 364
YCB50-0.6 50 1300 159 52.5 680 1080 310 237 590 240 300 476 536 φ125 φ200 φ240 8×φ18 4×φ18
